الترانزستور

الترانزستور

تم إختراع الترانزستور على يد باردين وشوكلى وبراتين عام 1955

الترانزستور:

وصله ثلاثيه وهو عباره عن بلورة من النوع  nمحصورة بين بللورتين من النوع p أوالعكس

تركيبه

1-باعثE(متوسط الحجم - شوائب وفيره )

2- قاعدهB(رقيقة جدا - قليلة الشوائب)

3- مجمع C(كبيرالحجم - متوسط الشوائب )

توصيل الترانزستور فى الدوائر الكهربيه

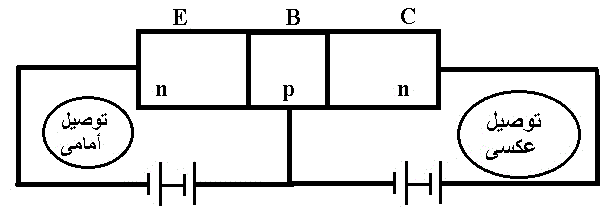

1-      القاعده مشترك(بين الباعث والمجمع)

 التوصيل يوصل الباعث والقاعده توصيل أمامى والقاعده والمجمع توصيل خلفى

شرح العمل :

تنطلق الالكترونات من الباعث الى القاعدة حيث تنتشر فيها بعض الوقت الى ان يتلقفها(يلتقطها)المجمع اثناء انتشار الالكترونات داخل القاعدة (p) تستهلك نسبة منها فى ملء الفجوات الموجبه  لتحدث عملية الالتئام فإذا كان تيار الباعث(I_E)فإن ما يصل الى المجمع (I_C) ويستهلك جزء صغير فى القاعده(I_B)وبالتالى يكون دائما تيار المجمع(I_C)اقل من تيار الباعث(I_E) حيث :  I_E=I_C+I_B

يستخدم فى تكبير القدره أو الجهد فقط  دون تكبير التيار

لان  تيار الباعثI_E  دائما أكبر من تيار المجمع I_C

نسبة (معامل) التوزيع

هو نسبة تيار المجمع الى تيار الباعث



لماذا

1- لايحدث فقد كبير فى تيار الباعث أثناء مروره فى القاعده ؟

 لان القاعده سمكها صغير جدا وشوائبها قليله وبالتالى لايحدث إلتئام الا لعدد صغير من الفجوات الموجوده بها(ويتم فقد القليل من الكترونات تيار الباعث)

2-  تقترب نسبة التوزيع من الواحد الصحيح ؟

لان القاعدة عرضها صغير جدا كما انها قليلة الشوائب , لذلك لا يستهلك بها الا جزء صغير جدا من تيار الباعث فيصبح( I_E يكاد يساوى  I_C)

ويكون ثابت التوزيع () قريب من الواحد
